Полугерметичные поршневые компрессоры Bitzer (Битцер) серии Ecoline

Полугерметичные поршневые компрессоры Bitzer (Битцер) выпускаются уже более 75 лет, фирменный зеленый цвет компрессоров известен всем, кто имеет хоть какое-то отношение к холодильному оборудованию. В октябре 2012 г. Bitzer анонсировал новую серию поршневых полугерметичных компрессоров - NEW ECOLINE. Компрессоры предыдущих поколений (".2" и "Octagon") снимаются с производства с апреля 2013 г.



Компрессоры NEW ECOLINE полностью взаимозаменяемы с компрессорами предыдущего поколения. Опорные части и основные размеры компрессоров остались без изменения. Расположение патрубков и запорных вентилей компрессоров остались практически без изменений. Всё это позволяет без проблем перейти от компрессоров предыдущего поколения к новой серии Ecoline. Изменению подверглась клапанная доска – её сделали более оптимизированной, увеличилась прочность корпуса компрессора (теперь выдерживается давление до 32 бар), изменилась конструкция крышек головок цилиндров, клемная доска приобрела другой вид, поршни и шатуны теперь новой конструкции и переработаны двигатели компрессоров. Естественно, это краткий перечень внесённых изменений.

Обзор новой серии поршневых полугерметичных компрессоров Bitzer Ecoline (pdf, 5,2Мб)

Компрессоры Bitzer отдельно от холодильного оборудования нужны, в основном, для замены вышедшего из строя компрессора или отработавшего ресурс компрессора. Так как модельный ряд компрессоров довольно большой, то для замены вышедшего из строя компрессора нужно знать его полную марку, которая указана на шильде компрессора.
Расшифровка марки компрессора на шильде:

4

N

E

S

- 20

Y

- 40P

4 - Количество цилиндров компрессора (если цифры две, то это тандем)
N - Код содержащий данные о диаметре цилиндра и ходе поршня
E - Код обозначающий серию компрессора (в данном случае это Ecoline)
S - Код обозначающий центробежную систему смазки
20 - Код, обозначающий мощность двигателя
Y - Код типа заправляемого масла (Y - эфирное масло)
40P - Код обозначающий двигатель компрессора

Каталог на поршневые полугерметичные одноступенчатые хладоновые (фреоновые) компрессоры Bitzer серии Ecoline (pdf, 3,6Мб)

Модельный ряд выпускаемых полугерметичных поршневых одноступенчатых хладоновых (фреоновых) компрессоров Bitzer серии Ecoline:

Внешний вид	Марка компрессора	Объемная производительность, м3/ч
	2KES-05	4,06
	2JES-07	5,21
	2HES-1	6,51
	2HES-2	6,51
	2GES-2	7,58
	2FES-2	9,54
	2FES-3	9,54
	2EES-2	11,4
	2EES-3	11,4
	2DES-2	13,4
	2DES-3	13,4
	2CES-3	16,2
	2CES-4	16,2
	4FES-3	18,1
	4FES-5	18,1
	4EES-4	22,7
	4EES-6	22,7
	4DES-5	26,8
	4DES-7	26,8
	4CES-6	32,5
	4CES-9	32,5
	4VES-6	34,7
	4VES-7	34,7
	4VES-10	34,7
	4TES-8	41,3
	4TES-9	41,3
	4TES-12	41,3
	4PES-10	48,5
	4PES-12	48,5
	4PES-15	48,5
	4NES-12	56,2
	4NES-14	56,2
	4NES-20	56,2
	4JE-13	63,5
	4JE-15	63,5
	4JE-22	63,5
	4HE-15	73,7
	4HE-18	73,7
	4HE-25	73,7
	4GE-20	84,6
	4GE-23	84,6
	4GE-30	84,6
	4FE-25	101,8
	4FE-28	101,8
	4FE-35	101,8
	6JE-22	95,3
	6JE-25	95,3
	6JE-33	95,3
	6HE-25	110,5
	6HE-28	110,5
	6HE-35	110,5
	6GE-30	126,8
	6GE-34	126,8
	6GE-40	126,8
	6FE-40	151,6
	6FE-44	151,6
	6FE-50	151,6
	8GE-50	185
	8GE-60	185
	8FE-60	221
	8FE-70	221

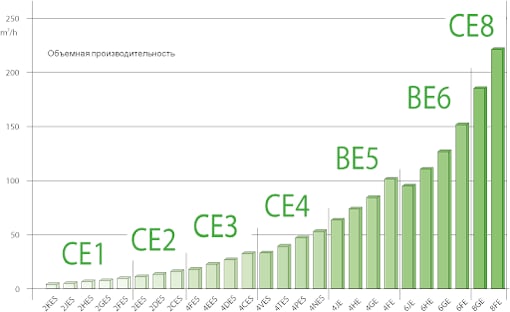

Диаграмма производительности модельного ряда поршневых полугерметичных одноступенчатых компрессоров Bitzer серии Ecoline:
